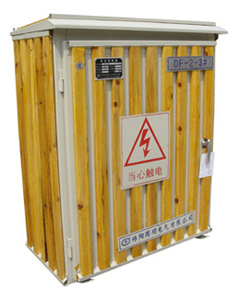

低压综合配电箱
   绵阳国顺电气有限公司开发生产的GS-XLW型系列低压综合配电箱，可进行低压电力电缆终端的多路分支，为动力配电箱式电气控制设备。该产品广泛适用于城市工业园、住宅小区、石油化工等大型企业以及其他场合的配电网、特别适用于城市电网改造和电网建设工程，可大大节省设备、电缆和土建投资，提高供电的可靠性。公司生产的GS-XLW低压综合配电箱还可根据用户要求加配电流互感器、接触器、刀开关、避雷器、继电器、漏电断路器等电气元件，从而实现数据收集、漏电保护、过流保护、低压防雷，电能计量等多功能于一体的综合型配电箱。
产品特点
   性能优异   质量可靠   结构紧凑   体积小
   通用性强设计合理无飞弧智能化分断力强

技术条件参数

序号	项目	单位	参数项
1	额定电压	kV	0.4
2	额定电流	A	主线：630；支线200
3	频率	Hz	50
4	额定短路关合电流	kA	60
5	额定运行短路分断电流	kA	45
6	瞬时脱扣额定电流		5-10IN（+-）20%
7	机械寿命	次	≥3500
8	飞弧距离	mm	≥250
9	箱体防护等级		IP4Ⅹ

环境条件参数

序号	项目	单位	参数项
1	最高温度	℃	45
2	最热月平均温度	℃	35
3	最低温度	℃	-25
4	最大日温差	k	25
5	海拔高度	M	≤3000
6	最大风速	m/s	35
7	地震烈度	度	8
8	污秽等级	级	III
环境湿度
9	日平均相对湿度	%	≤95
10	日平均水蒸气压力值	kPa	2.2
11	月平均相对湿度	%	≤90
12	月平均水蒸气压力值	kPa	1.8

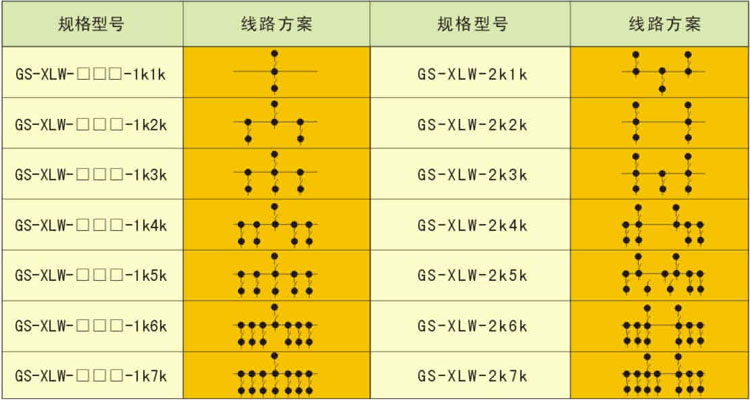

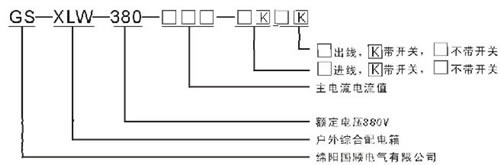

产品规格型号说明

常规外形尺寸

开关配置	规格	长（mm）×宽（mm）×高（mm）
不带开关	一进二（三）出	600×400×1000
	一进四（五）出	800×400×1000
	一进六（七）出	900×400×1000
带开关进线600A 出线225A	一进二（三）出	600×350×1200（1500）
	一进四（五）出	700×350×1200（1500）
	一进六（七）出	800×350×1200（1500）

用户选购时，请提供进出线标称截面及开关额定电流可根据用户要求进行设计、配置
