ZW 20A-12型户外分界真空断路器
一、概述

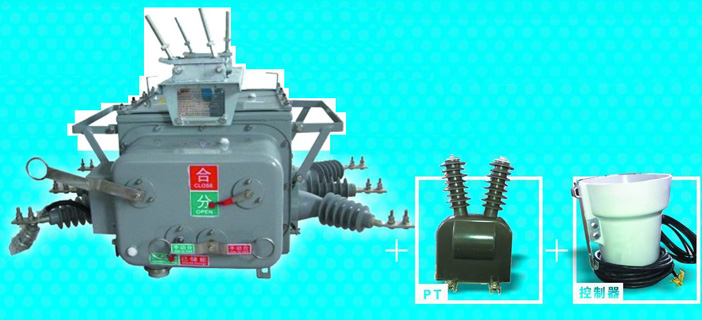

ZW20A-12F型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、真空负荷开关、重合器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空断路器本体、CH-40型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10KV城市、农村配电网架空环网线路中作分段隔离开关与联络开关，可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作重合器与分段之用，分界断路器具有远程管理模式，保护控制功能及通讯功能，能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本体开关是真人方式灭弧并且采用SF6、N2混合体绝缘，箱体采用了引进日本、德国、法国气体密封、防爆、绝缘结构技术、整体密封性能优良。内部充入的SF6、N2混合气体不泄漏，不受外界环境影响，其弹簧操场动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。
二、分界断路器开关的功能
自动切除单相接地故障
用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。 自动隔离相间短路故障
用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。 快速定位故障地点
用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其它主动报送故障信息，电力公司可迅速派员到场排查；分界断路器配有通信模块，则自动将信息报送到电力管理中心。 监控用户负荷
分界断路器可配置有线或无线通信附件，将监测数据传送致电力管理中心，实现对用户负荷的远方实时数据监控。 远方操作功能
用户可以通过手机短信苗计算机后台方式操作真空分界断路器分闸。
警告：
1、严禁打开本体封盖及机构罩。
2、除安装用螺栓和螺帽外，严禁松卸紧固所有螺栓和螺帽。
3、严禁抬产品套管。
三、产品特点
1、装有真空灭弧室的分界断路器开断性能稳定可靠，采用环氧树脂和硅橡胶整体浇注，尤其A、C两相的拐角套管，保证良好的外绝缘，具有无燃烧和爆炸危险、安全、体积小，重量轻和使用寿命长等特点。
2、分界断路器采用全封闭结构，箱内充以SF6，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
3、分界断路器的合、分闸可手动或电动操作及过流保护跳闸。
4、操作机构新颖、简单、动手可靠，体积小，机械寿命可达1万次以上。
5、分界断路器的安装方式可用悬架吊装在横杆上，亦可选用座式安装。
6、整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸装线圈、手动分合闸系统、辅助开关及储能指示等部件组成。
四、工作原理
（一）储能过程
1、电动储能原理：电动机将输出扭矩传递机构的小链轮，经过链条传动，带动捐臂旋转，使合闸弹簧储能，当拐臂上压杆推下行程开关时，切断电源，弹簧储能完毕。
2、手动储能原理：用手或高压绝缘棒朝下拉动储能受柄，带动机构输出轴上的小齿轮，将旋转扭矩传递给与它充分啮合的大齿轮，从而带动拐臂旋转，使合闸弹簧储能。
（二）分闸操作
1、电动分闸原理：机构接到分闸信号后，分闸电磁铁的铁心向上运动，从而推动脱扣杆向上运动，使分闸半轴与分闸掣子之间的约束解除。同时，分闸掣子受滚子压迫而逆时针转动，使多爪拐臂因受分闸弹簧的推力而逆时针旋转，于是完成分闸操作。
2、手动分闸原理：用手或高压绝缘棒朝下拉动手动分使手柄（注：印有手动分的一端），当分闸半轴逆时针旋转时，多爪拐臂逆时针旋转，同时带动分闸掣子旋转，产生与分闸电磁铁操作同样的效果。
3、过流脱扣操作：当规定的脱扣电流通过过流脱扣器中的过流线圈时，电磁铁动作，推杆顶动脱扣杆，使分闸半轴与分闸掣子之间的约束解除，从而产生与分闸电磁铁操作相同的效果，使分界断路器过流脱扣动作。
（三）合闸操作
1、电动合闸原理：机构接到合闸信号后，合闸电磁铁的动铁心向上运动，从而推动脱扣杆向上运动，使合闸半轴与合闸掣子之间的约束解除。同时，合闸掣子受滚子的压迫而逆时针转动，释放储能状态，由于合闸弹簧的收缩力使凸轮受到冲击，撞上输出轴上的多爪拐臂逆时针旋转，同时带动分闸掣子旋转，产生与合闸电磁铁操作同样的效果。
2、手动合闸原理：用手或高压绝缘棒朝下拉动分合手柄（注：印有“手动合”的一端），当分闸半轴逆时针旋转时，多爪拐臂逆时针旋转，同时带动分闸掣子旋转，产生与合闸电磁铁操作同样的效果。
3、重合闸操作：机构释放储能弹簧的能量后，完成合闸操作，在合闸状态，机构再次完成储能操作后，机构处于合闸状态，在此状态一旦接到正确的信号后，机构便能实现一次自动重合闸操作。
五、分界断路器主要技术参数（表一）
五、分界断路器主要技术参数
| 序号 |
名 称 |
单 位 |
参 数 |
| 1 |
额定电压 |
|
12 |
| 2 |
断口绝缘 水 平 |
工频（干试与湿试） |
KV |
48 |
| 雷电冲击试验电压（峰值） |
85 |
| 3 |
对地及相间 绝缘水平 |
工频 |
干 试 |
42 |
| 湿 试 |
34 |
| 雷电冲击试验电压（峰值） |
75 |
| 4 |
额定电流 |
A |
630 |
| 5 |
额定短路开断电流 |
KA |
16、20、25 |
| 6 |
额定短路开断电流开断次数 |
次 |
30 |
| 7 |
额定短时耐受电流 |
KA |
16、20、25 |
| 8 |
额定短路持续时间 |
S |
4 |
| 9 |
额定短路关合电流（峰值） |
KA |
40、50、63 |
| 10 |
额定峰值耐受电流 |
KA |
40、50、63 |
| 11 |
机械寿命 |
次 |
10000以上 |
| 12 |
开断额定电流次数 |
次 |
10000 |
| 13 |
净重 |
Kg |
180 |
2、机械特性参数（表二）
| 序号 |
名 称 |
单 位 |
参 数 |
| 1 |
触头开矩 |
mm |
9 |
| 2 |
触头超行程 |
mm |
3+1 |
| 3 |
分闸速度 |
m/s |
1.2±0.2 |
| 4 |
合闸速度 |
m/s |
0.6±0.2 |
| 5 |
触头合闸弹跳时间 |
ms |
≤2 |
| 6 |
相间中心距离 |
mm |
275±1 |
| 7 |
外部带电空气绝缘距离 |
mm |
235±2 |
| 8 |
外部看爬电比距 |
cm/KV |
3.8 |
| 9 |
三相合分闸不同期性 |
ms |
≤2 |
| 10 |
各相导电回路电阻 |
uΩ |
≤150 |
| 11 |
合闸时间 |
ms |
20~60 |
| 12 |
分闸时间 |
ms |
18~45 |
| 13 |
储能电动机额定功率 |
W |
≯40 |
| 14 |
储能电动机额定电压 |
V |
AC220 |
| 15 |
额定合闸操作电压 |
V |
AC220 |
| 16 |
最高/最低合闸操作电压 |
V |
AC264/143 |
| 17 |
额定分闸操作电压 |
V |
AC220 |
| 18 |
最高/最低分闸操作电压 |
V |
AC264/143 |
| 19 |
最高/最低分闸操作电压 |
V |
AC264/187 |
| 20 |
SF6气体额定压力 |
MPa |
0.2 |
六、安装、维护和检查
（一）开箱检查及分闸的试操作
1、开箱后应检查分界断路器绝缘套管有无损坏，产品铭牌、合格证是否与订单相符，装箱清单是否与实物相符。
2、分界断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合闸方式进行试操作，以检查各顶指标是否正确。
（二）安装前的准备工作
金具加工
依据选定的安装方式加工安装金具，安装金具详细加工尺寸附件图。
准备安装附件
以下是单台设备所需的附件数量：
1、高压避雷器6个（电源侧和负荷侧各3个）；
2、10KV绝缘子（规格和数量依据安装方式和电杆的大小而定）；
3、抱箍（规格和数量依据安装方式和电杆的大小而定）；
4、开关出线连接夹6个（具体尺寸依据现场线路的线径而定）；
5、接地导线。
待装设备检查
外观检查内容：
1、紧固和密封是否完好？
2、出线套管和壳体有无损伤？
3、控制插座及插针是否完好？
4、操作手柄及分合指针是否在正常位置？
5、核对产品的额定电压、额定电流与实际情况是否相符，并用机构所具有的合分闸方式进行操作，以检查各项指标是否正确。
绝缘检查内容：
1、绝缘电阻：一次对二次及地：≥1000MΩ；二次对地: ≥10MΩ
2、绝缘耐压：一次对二次及地:42KV,1min;二次对地:2KV，1min；
3、本柱上分界断路器因其特殊的设计结构，确保用户在使用中长期免维护。
4、用户不得随意更换使用与原型号规格不一致的电器元件。
5、分界断路器出厂时，TA变比预设为600/5；用户欲更改变比时，可将涌流抑制器罩打开，在涌流抑制器罩打开，在涌流抑制器两侧有两排端子，可将标有A400/5（或A200/5）、C400/5（或C200/5）的导线与标有A600/5、C600/5的导线分别相应对调，并压接牢固，即可使TA变比设置为400/5（或200/5）。
6、真空断路器配有复合控制器，其主要作用为了防止开关合闸时所引起的涌流，并消除过流线圈的抖动，实行定时限值分闸，避免线路因瞬时过流产生误动作，另外，其速断功能能够快速准确地判别线路的短路故障，从而提高线路输电安全可靠性。使用时，请仔细阅读复控制器使用说明书；
7、操作人员应初步了解机构的性能及安装、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
|
|
