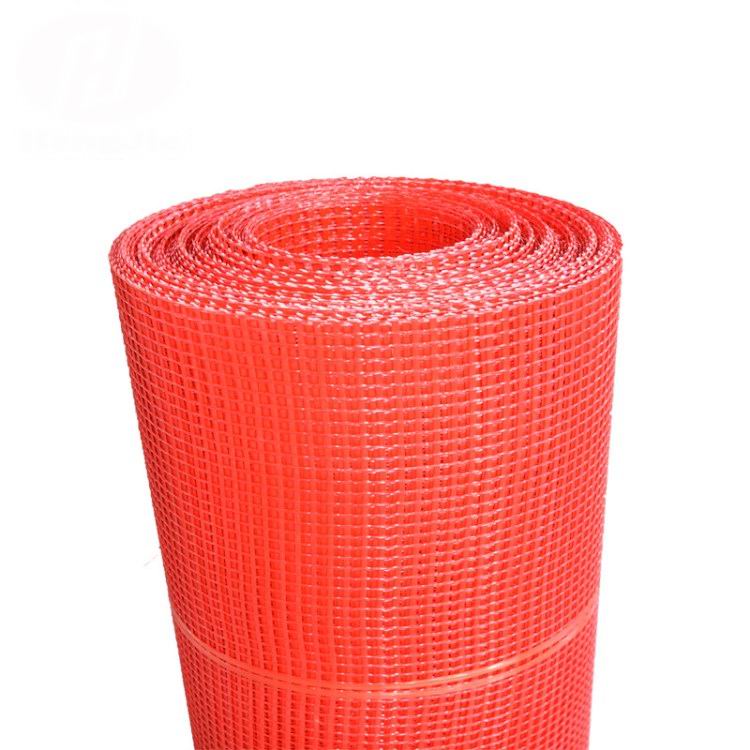

 树脂浸渍玻璃纤维网格
电工用树脂浸渍玻璃纤维网格是采用无碱增强玻璃纤维粗纱经特殊工艺编织成网，再浸渍环氧树脂后烘焙而成。用于树脂浇注类电器产品中，起增强定位作用。
产品特点
机械强度高，可有效防止线圈龟裂
通过经纬纱的合理搭配形成浇注通道，有利于填料的流动和气泡的排除，使线圈局放降低
网格所浸渍的树脂与浇注用树脂系统的相容性良好，保证了界面的牢固粘结
产品性能
| No. |
指 标 名 称 |
单位 |
指 标 值 |
| 1 |
产品型号 |
|
GS 601-H |
| 2 |
标称厚度 |
mm |
0.6 |
1.2 |
1.6 |
2.0 |
2.4 |
| 3 |
厚度允许偏差(±) |
mm |
0.1 |
0.2 |
0.2 |
0.2 |
0.3 |
| 4 |
定量 |
g/m2 |
250±50 |
550±50 |
700±50 |
900±50 |
1500±50 |
| 5 |
树脂含量 |
% |
20±5 |
20±5 |
18±5 |
18±5 |
18±5 |
| 6 |
组织密度 |
纵向 |
mm |
5 |
6 |
5 |
10 |
5 |
| 横向 |
mm |
4 |
6 |
4 |
7 |
4 |
| 7 |
弯曲破坏负荷 |
N |
≥30 |
≥30 |
≥40 |
≥50 |
≥50 |
| 8 |
拉伸破坏负荷 |
N |
≥1000 |
≥1500 |
≥3000 |
≥3000 |
≥3000 |
| 9 |
沿面击穿电压 |
kv |
≥18 |
| 10 |
沿面绝缘电阻 |
Ω |
≥1×1013 |
| 11 |
长度方向最小曲率半径 |
mm |
100 |
150 |
| 12 |
标准长度 |
M/卷 |
100 |
50/40 |
| 13 |
树脂种类 |
|
环氧树脂 |
| 14 |
标准宽度 |
mm |
1000/1200 |
| 15 |
耐热等级 |
|
F级 / H级 |
| 16 |
供货尺寸 |
|
成卷供应，卷状内径为76mm或152mm |
| 17 |
外观质量 |
|
表面光洁平整，不允许有杂质和机械损伤，打开时表面不应有粘结现象 |
| 18 |
颜色 |
|
红色、红棕色、本色 |
| 19 |
产品标准 |
|
91/155/EWG；JB/T10322-2002 |
其他规格的产品可以协商供应
用树脂浸渍玻璃纤维网格包装储存
产品用加强塑料薄膜袋密封后装入加强塑料袋或纸箱中，每件重量应不超过70公斤。储存在通风干燥的室温环境中。运输及储存时应注意防火、防潮、防压、防晒。
用树脂浸渍玻璃纤维网格应用
适用于带填料型树脂浇注干式变压器作加强绝缘，也可以用于浇注类电抗器及互感器中。
|
|
